25

szimulátor három modulból áll: egy grafi kus
felhasználói felületből, magából a szimulá-
torból és a 3D-s eredmények megjelenítőjé-
ből. A programot az amerikai Thunderhead
Engineering Ltd. fejleszti.
A példa során vizsgáltuk, hogy a kiüríté-
si folyamatot hogyan befolyásolja a felvonó
használata. A példában egy egylégterű,
körülbelül 920 négyzetméteres területen he-
lyeztünk el száz embert (1. ábra). A szinthez kaTaSzTróFaVÉDELEm 2012. július-augusztus
egy nagyjából 35 négyzetméteres előtér kap-
csolódik, ahonnan két, 1,40 méter karszéles-
ségű lépcsőház és példánként változóan 1-6
darab, nyolcszemélyes felvonó kapcsolódik.
Az egylégterű helyiség és az előtér, vala-
mint az előtér és a lépcsőházak között 1,80
méter szélességű ajtókat helyeztünk el, a
földszinten pedig egy ugyanilyen szélessé-
gű ajtó biztosítja a kijáratot a szabadba. A
száz emberből 80 „egészséges”, azaz hala-
dási sebessége maximális,1,26 m/s és váll-
szélessége átlagos, 46,5 centiméter – őket
a modelltérben kék szín jelzi. A másik 20
személy „sérült”, maximális haladási sebes-
ségük 0,71 m/s, vállméretük 46,5-72 centi-

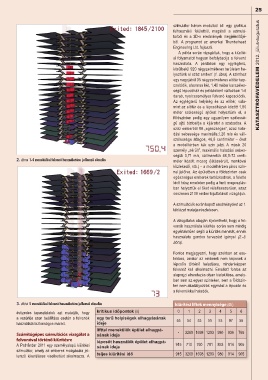

2. ábra 1-4 menekülési felvonó használatára jellemzõ eloszlás méter között mozog (látássérült, mankóval
közlekedő, stb.) – a modelltérben piros szín-
nel jelölve. Az épületben a földszinten csak
egészséges emberek tartózkodnak, a felette
lévő húsz emeleten pedig a fenti megoszlás-
ban helyeztük el őket véletlenszerűen, azaz
összesen 2100 ember kijuttatását vizsgáljuk.

A szimulációk során kapott eredményeket az 1.
táblázat mutatja részletesen.

A vizsgálatok alapján kijelenthető, hogy a fel-
vonók használata kiürítés során nem mindig
egyértelműen segíti a kiürítés menetét, ennek
használata gondos tervezést igényel (2.-3.
ábra).

Fontos megjegyezni, hogy azokban az ese-
tekben, amikor az emberek nem képesek a
lépcsőn történő haladásra, mindenképpen
felvonót kell alkalmazni. Emellett fontos az
alaprajzi elrendezés olyan kialakítása, amely-
ben sem az egyes szinteken, sem a földszin-
ten nem akadályozzák egymást a lépcsőn és
a felvonókkal haladók.

3. ábra 5 menekülési felvonó használatára jellemzõ eloszlás5 menekülési felvonó használatára jellemzõ eloszlás kiürítési liftek mennyisége (db)

évtizedes tapasztalatok azt mutatják, hogy kritikus időpontok (s) 0 1 2 3 4 5 6
a vezérlés ezen beállítása esetén a felvonók egy terű helyiségek elhagyásának 55 54 53 55 53 97 55
használata biztonságos marad. ideje
lifttel menekülők épület elhagyá-
Számítógépes szimulációs vizsgálat a sának ideje - 3269 1698 1293 980 836 765
felvonóval történő kiürítésre lépcsőt használók épület elhagyá-
A Pathfi nder 2011 egy személyalapú kiürítési sának ideje 915 710 760 781 853 914 905
szimulátor, amely az emberek mozgására jel-
lemző kikerüléses viselkedést alkalmazza. A teljes kiürítési idő 915 3269 1698 1293 980 914 905
